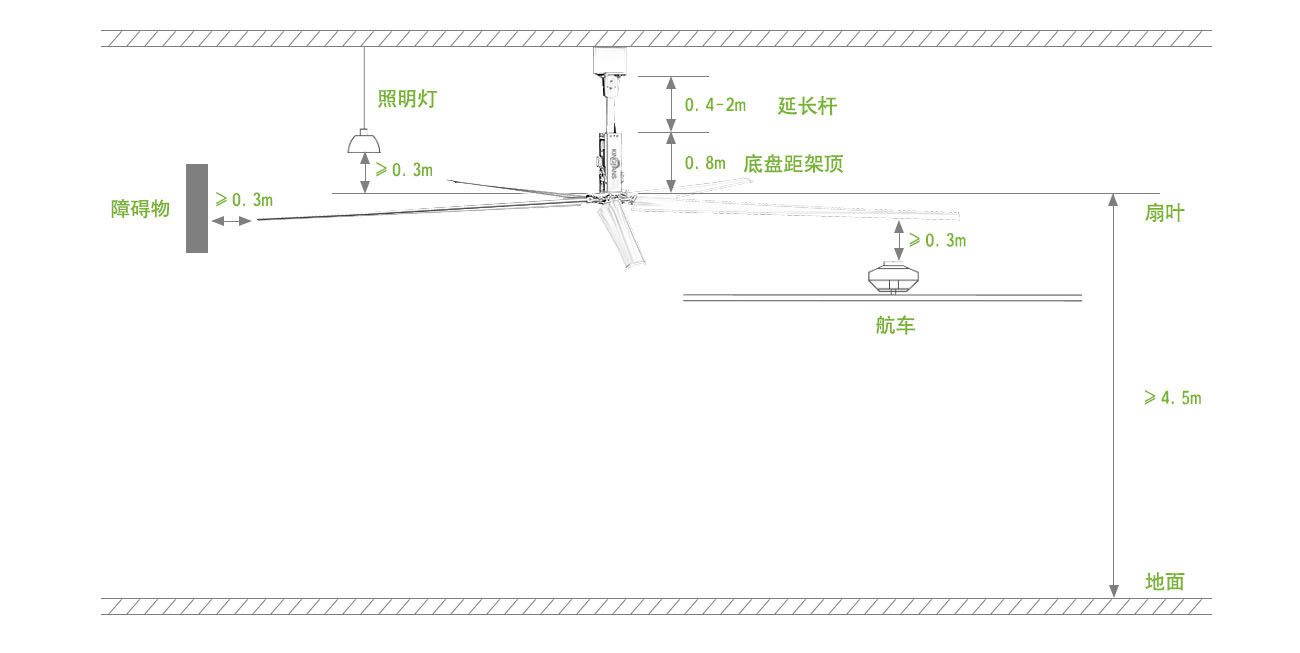

建筑总高度要求大于4.5米,24FT型号厂房净高应不高于12米,20FT型号厂房净高应不高于16米,16FT型号厂房净高应不高于18米,12FT-08FT型号厂房净高应不高于8米,支撑柱间距应大于拟安装风扇直径0.4米以上,屋顶结构应允许承重150公斤以上。
航车与扇叶的有效距离≥0.3米。
输入电源: 380V/220V均可。
1、在施工前,需方须详细介绍施工现场,对有可能影响施工的工作必须事先双方沟通;
2、设备由供方完成所有机械及电气安装,包括超大工业扇控制箱与电机之间的电缆安装、连接。控制箱的电源由需方负责电缆接入或由供方协助(材料费需方负责);
3、供方提供的电缆安装配套必须达到国家技术标准,供方提供线材穿管(镀锌管)安装,超大工业扇至超大工业扇控制箱之间最大距离不得超过30米;
4、供方按计划进驻需方现场安装,并在规定的时间内完成安装;
5、供方安装完毕负责清理现场杂物,保持现场整洁;

6、需方提供必要的人员配合及相关施工条件(如提供安装点附近施工所需要的空间,搭建高空作业平台等)。



DW.FANS系列 / DM.FANS系列
型号
安装厂房高度
叶片离地面最佳高度
安装位柱距
24FT
≤12m
6-8m
≥7.7m
20FT
≤16m
≤12m
≥6.6m
16FT
≤18m
≤15m
≥5.4m
12FT-08FT
≤8m
≤7m
≥2.8-4.8m

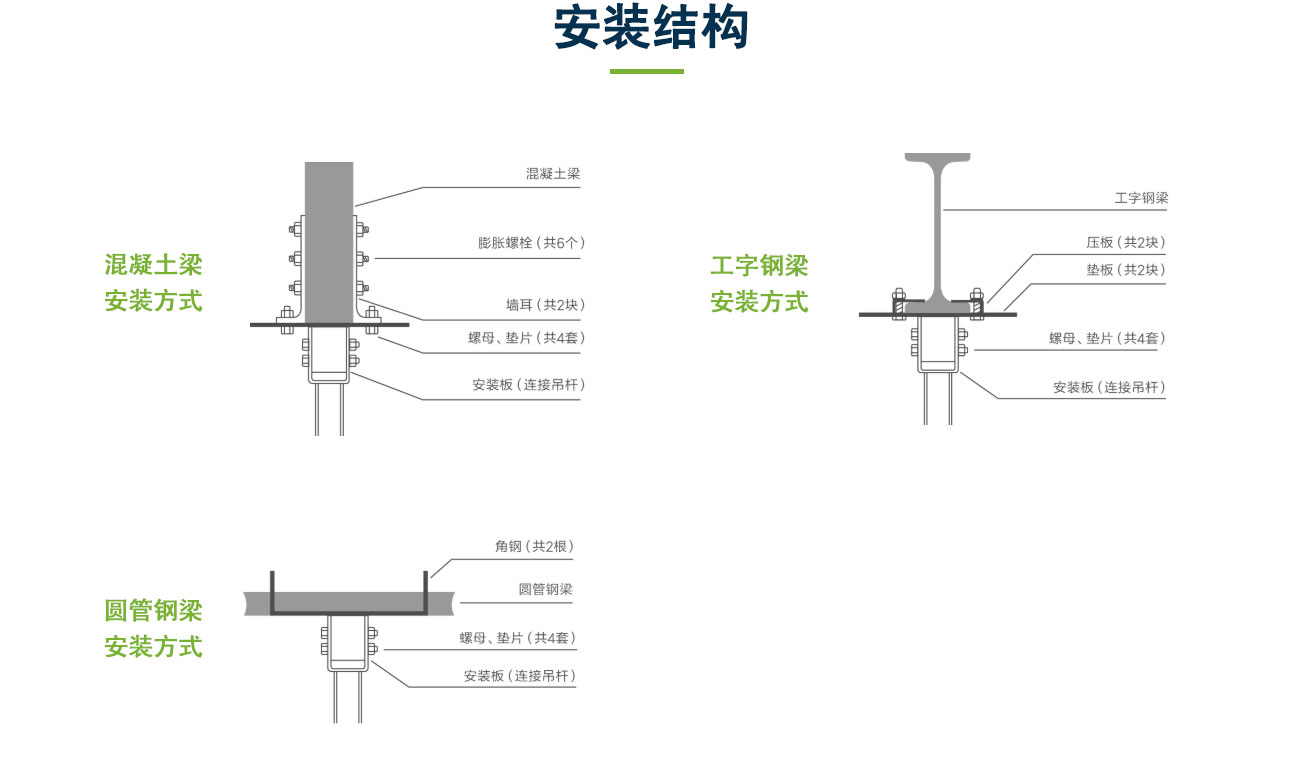

安装结构
安装/尺寸
承重
扭矩
工字钢
200-420mm
≥150Kg
≥300Nm
混凝土
200-420mm
圆管
≥ø80mm
网架
国标
方管
≥80mm
航车
航车与扇叶的有效距离≥0.3m
